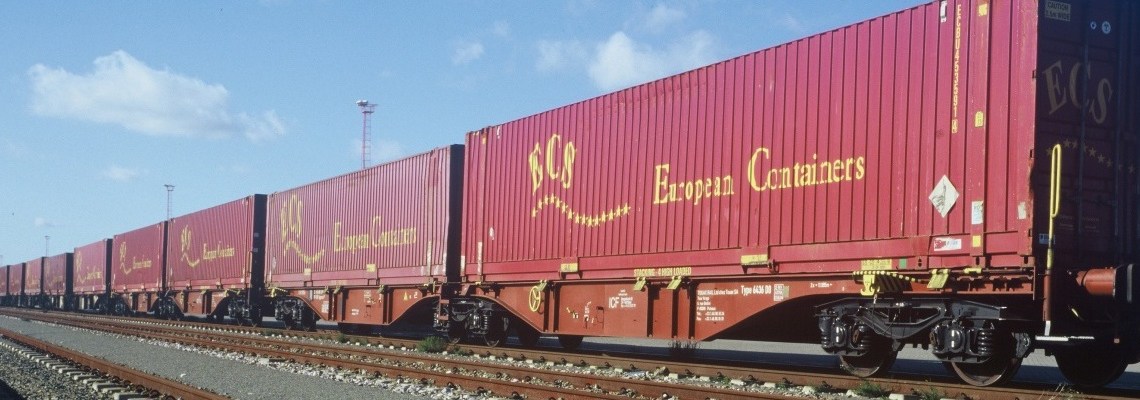

380 - ECS konteyner treniYayın ve Dökümanlar

Intermodal yük gabarisi


Demiryolunda taşınacak intermodal yüklerin (konteyner ve yarı römork) taşınmasındaki gabari sınırlamaları.

İzin verilen maksimum yüksekliği ifade eden numaralarla anılıyor (P/C 361, P/C 400, P/C 450 gibi).

“P/C”, vagon tiplerini anlatıyor (pocket wagon/container wagon).

UIC bünyesinde halen kullanılan en yüksek intermodal gabarisi P/C 450. P/C 450 olan demiryollarında, yerden yüksekliği 33 cm olan pocket vagonlara 450 cm yüksekliğinde yarı römork yüklemek mümkün.

Aynı standartlarda demiryolunda, yine standart konteyner vagonlarına (platform yüksekliği 1175 mm), 3655 mm yüksekliğinde konteyner/swapbody yüklemek mümkün.

Intermodal Yük Gabarisi PC 450
Intermodal Yük Gabarisi PC 450. Hans Boysen, KTH Railway Group ©

Avrupa’daki bazı tünellerdeki ve ülkelerdeki intermodal gabarileri aşağıdaki gibi. En düşük intermodal gabarisi P/C 361 ile Fransa’da, en yüksek gabari ise P/C 450 ile İsveç’te. Fransa’yı İngiltere’ye bağlayan Manş Tüneli’nde ve Danimarka’yı İsveç’e bağlayan Qresund demiryolunda da P/C 450 standardı bulunmakta. Türkiye’de hat kesimleri için intermodal gabarisi yayınlanmış değil. Yarı römork trenleri Çerkezköy’e  gelebiliyor (min P/C 400). Swapbody treninin ise Köseköy’e kadar gelebildiği biliniyor (min P/C 374).

Ülkelere Göre Intermodal Yük Gabarisi
Ülkelere Göre Intermodal Yük Gabarisi. Hans Boysen, KTH Railway Group ©

Bazı vagon tiplerinin P/C 450 standardında bir demiryolunda taşıyabileceği yarı römork ve konteyner yükseklikleri şunlar:

Vagon TipiCep raydan yükseklik (mm)Platform raydan yükseklik (mm)Maks. yarı römork yüksekliği (P/C 450)Maks. konteyner yüksekliği (P/C 450)

UIC 571-4
330117545003655
Sdgms310117045203660

Sdggmrss Sdgmns Sgnss
270115545603675
Sdggmrss-t11503680

Sffggmrrss
8254005

Tarifeler, demiryolu haritaları, istatistikler, yönetmelikler ve demiryolu sözlüğü. Hepsi “Demiryolu Kütüphanesi“nde.

Kapak Fotoğrafı: ECS ©
